本文作为“硬核拆”栏目的第一篇 Blog，属实有些勉强。
本来这一栏是打算收录一些“电子垃圾”的拆解记录的，用来取长补短，顺便好好满足一下我的拆解欲。但是我想一箱，对于一个没有拿到手的板子，通过“谍照”和原理图对其的硬件设计进行拆解分析本意上也是一种“硬核拆”，故，暂就不开新栏了！
核心板硬件概览
作为乐鑫的忠实粉，我一直有在关注他们家的新品，ESP32-S31 也是在年初的时候就吸引了我的目光。为了能够赶上趟，在不久的将来用上热乎的芯片，我决定好好研究研究这个新方案。
目前市面上释放出的开发板还是比较少的，今天偶然看到有关“ESP32-S31-Function-CoreBoard-1”核心板的介绍视频，那就趁着这个机会来研究一番。

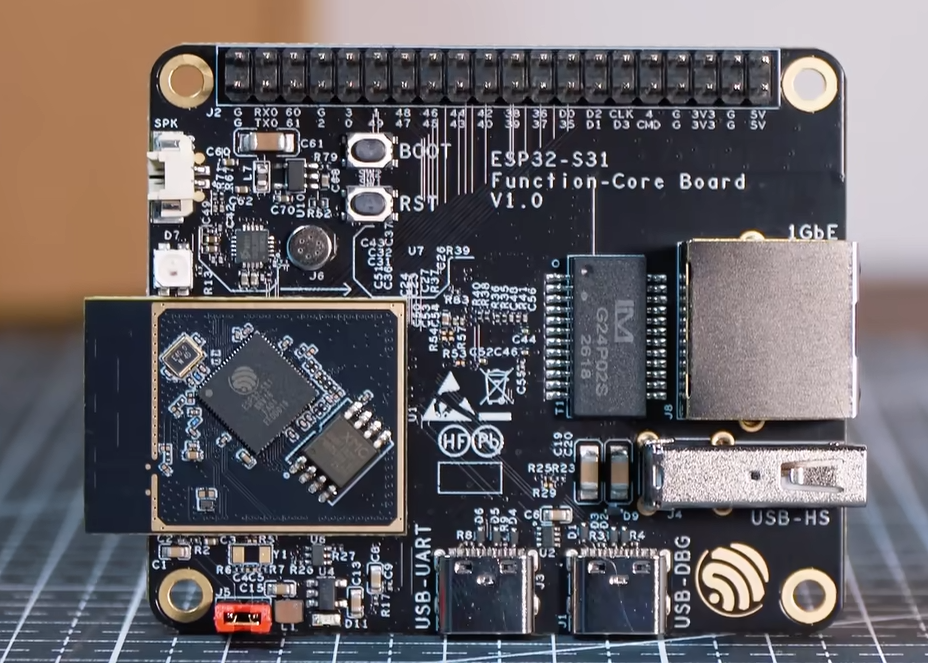

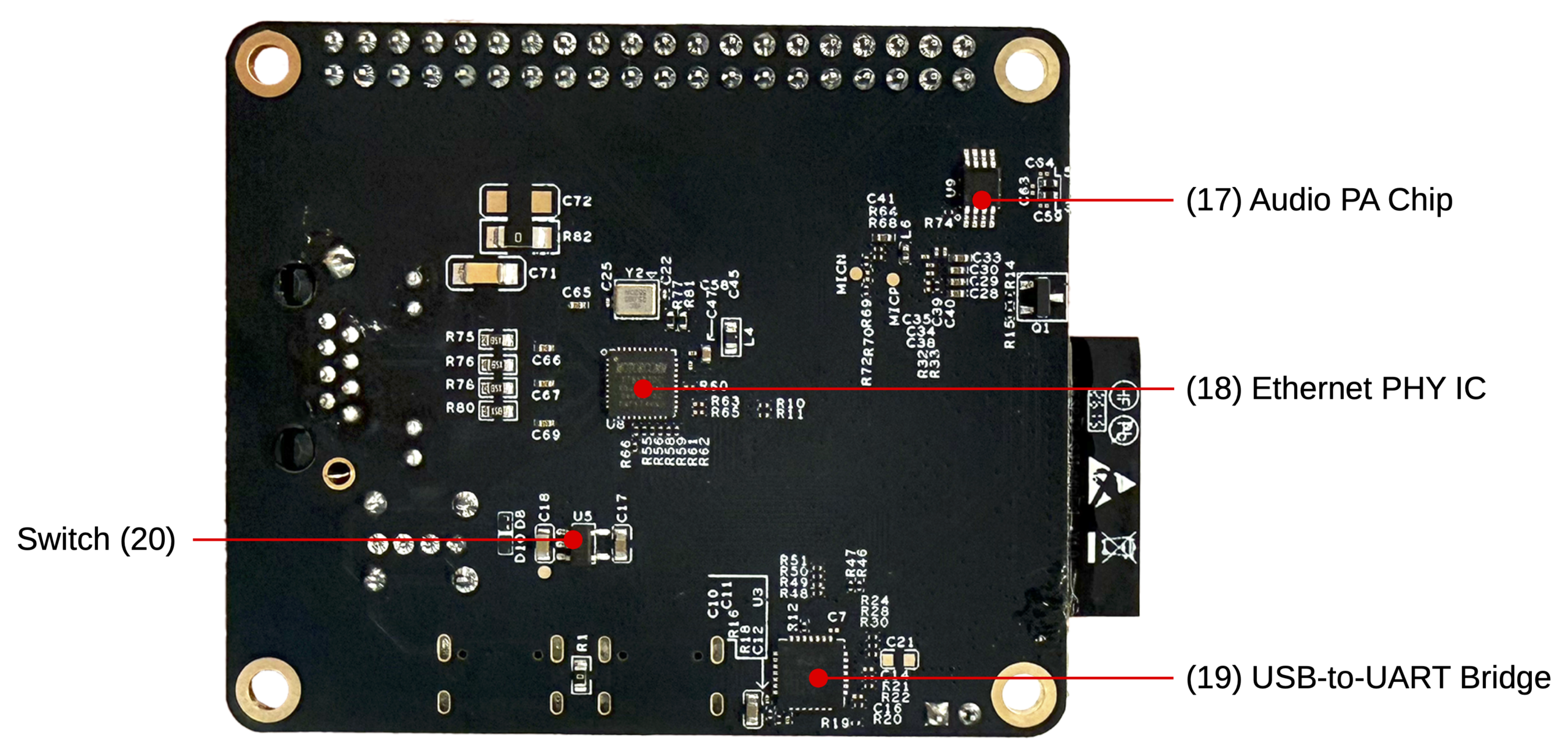

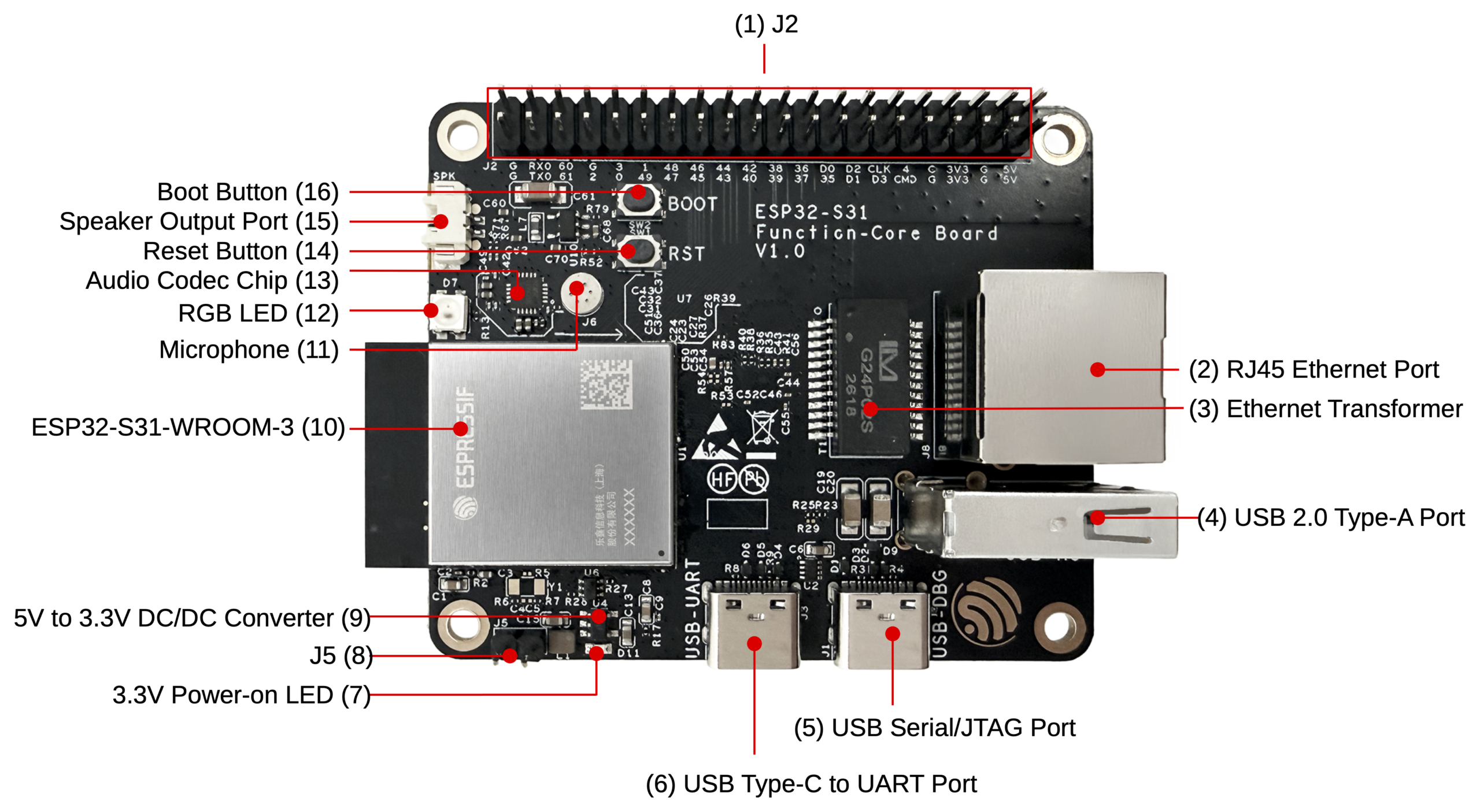

首先先放上正反视图。
相较于 ESP32-S3 系列的核心板外设部分主要多了一个千兆以太网接口，其余部分大差不差，毕竟主要提升的还是在主控性能上。
核心板使用的是模组，我也同步找到了拆掉屏蔽壳的图片，见下：
可见模组上基本同 ESP32-S3 模组类似，仅保留了最小系统和外部 Flash 设计，但是肉眼来看模组整体尺寸偏大，不知道后续上市后模组尺寸能否缩减一些。
以太网部分电路占据整个板子较大空间，可见这次的新方案突出特点。在以往的乐鑫方案项目上，我个人主要还是依赖 2.4 GHz WiFi 连接，这次新增的以太网接入能力可为后续提供更加稳定的网络连接，也使得项目更朝着嵌入式 Linux 方向发展。
电路原理设计解析
值得表扬的是，乐鑫家的文档也在逐年完善，官方的硬件基本上都会将原理图开源出来。乐鑫为打造生态做出的努力，大家有目共睹。

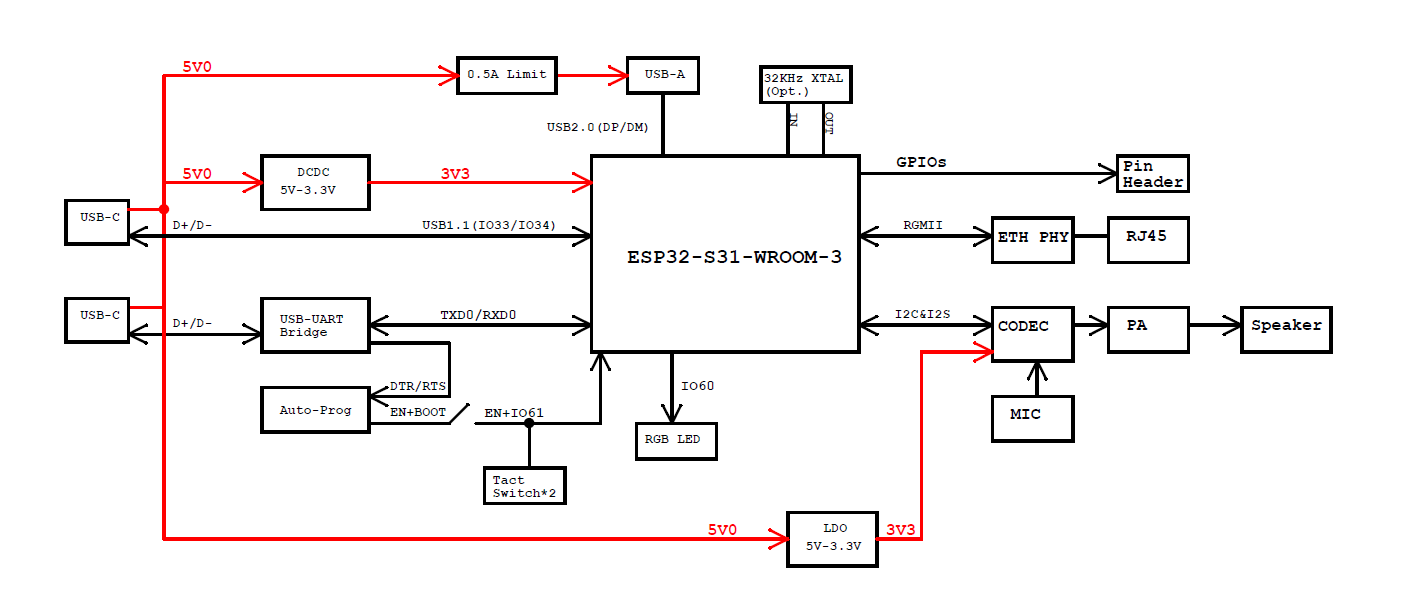

因为是核心板，整个系统还是非常简约的，主要保留的就是一些 USB、ETH、Audio 等相关部分电路。

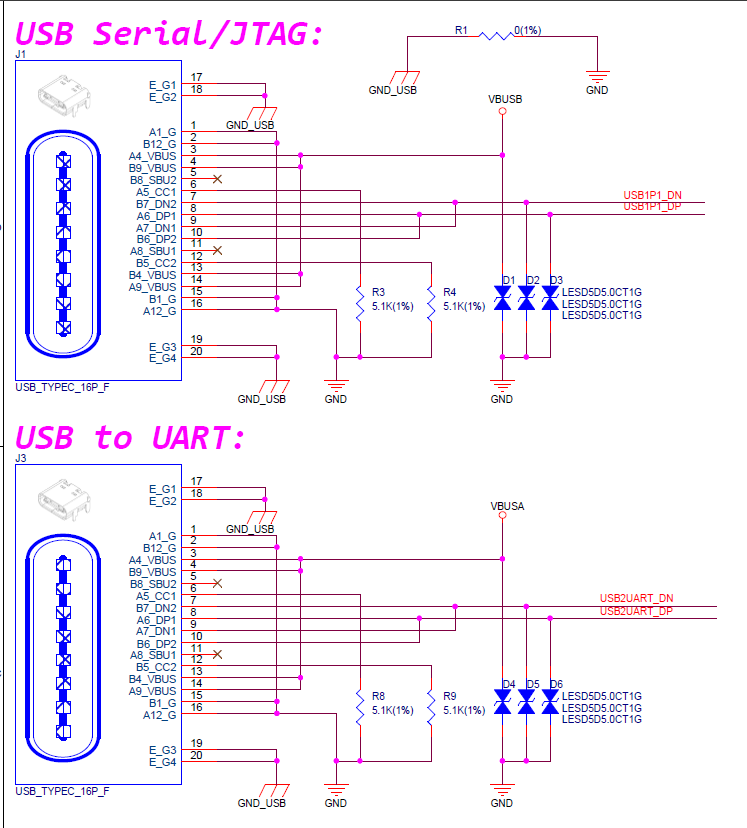

板载了两个 Type-C 接口，一路连接 UART 芯片一路直连 ESP32-S31 的 USB 引脚。CC 引脚均增加了 5.1 K 电阻下地，可使用 C-To-C 数据线进行供电和数据传输。DP\DM 信号线、VBUS 电源线均增加了型号为 LESD5D5.0CT1G 的 TVS 管进行静电防护。Type-C 金属外壳通过 0 R 电阻接地，也是出于 EMC 相关考虑设计。

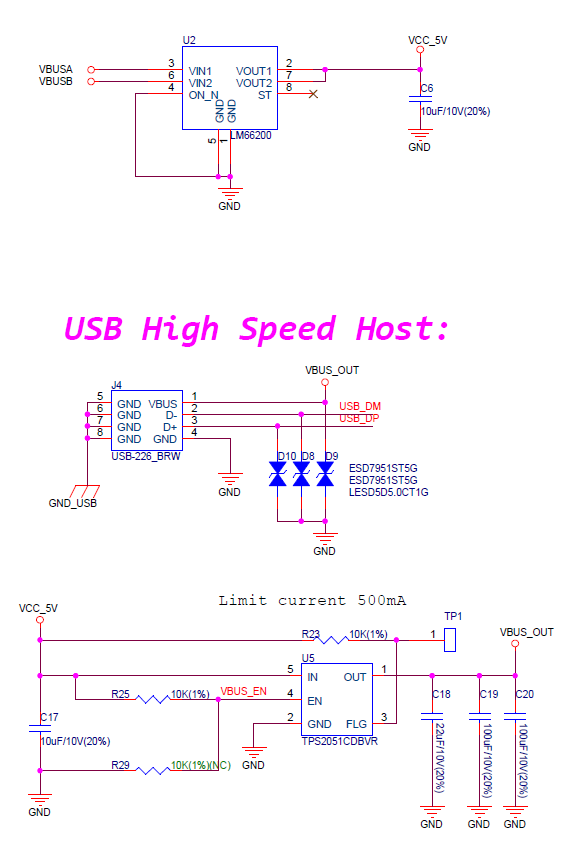

两路 Type-C 的 VBUS 分别输入 LM66200 双理想二极管开关芯片，自动选择电压高的一路进行输出。这里两路供电输入均来自外部 Type-C 输入，该方案也是可以支持锂电池供电和 VBUS 双电源自动切换电路设计。
USB Type-A Host 接口的 DP\DM 直连 ESP32-S31 芯片的 USB 引脚，Host 模式下可连接外部设备，如鼠标、键盘、USB 移动存储器等。
USB 供电部分，使用了一颗 TPS2051CDBVR 限流配电开关，默认使能输出 5 V 供电。核心板上无电池供电电路所以需要使用 USB Host 功能时还是需要通过 Type-C 接口进行供电。

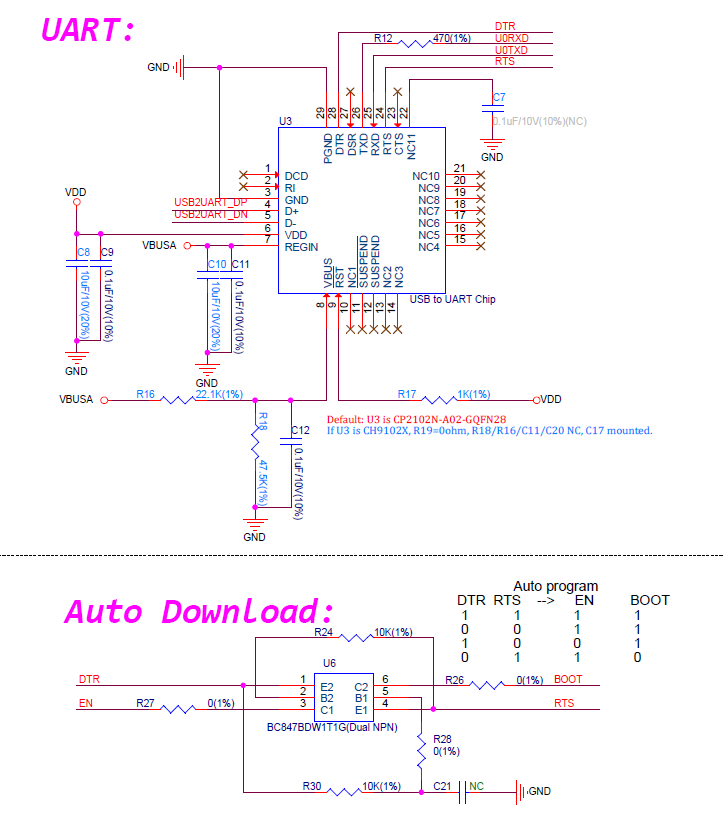

UART 电路使用了 CP2102 芯片，并且通过 BC847BDW1T1G 芯片实现了自动下载功能，也是常规设计了。

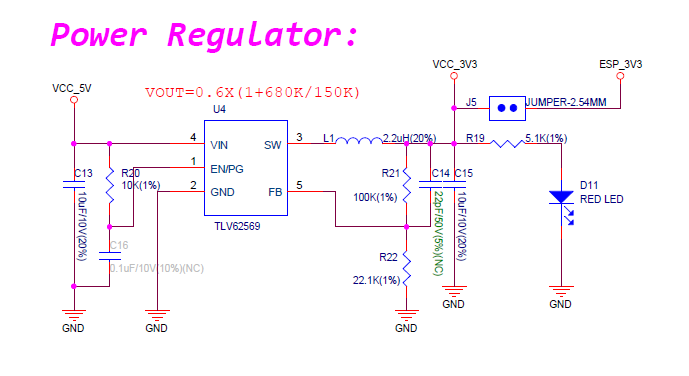

系统主供电使用了 TLV62569 的 DCDC 方案，将 5 V 转为 3 V 3 供最小系统和其他外设工作使用。

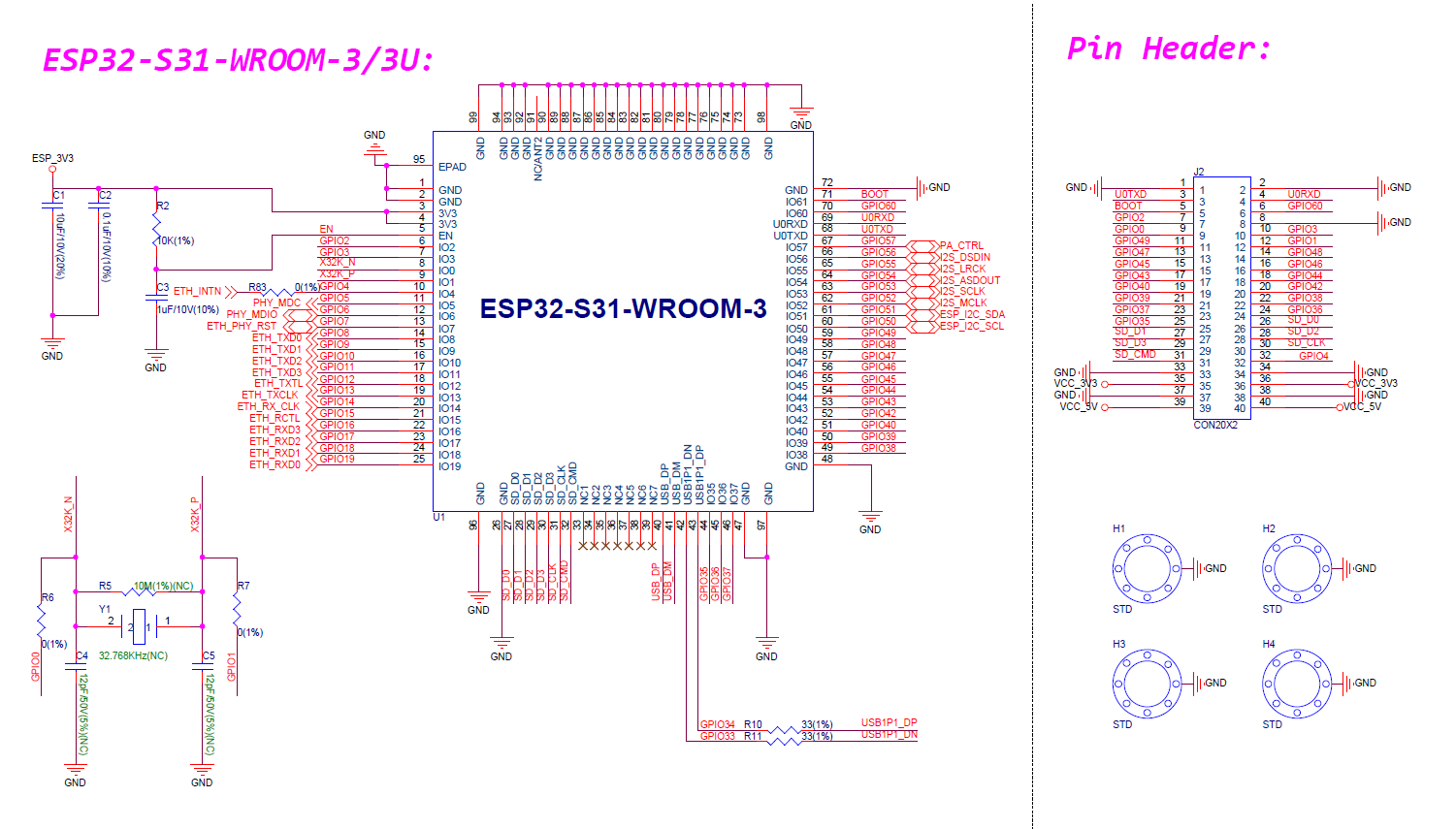

最小系统电路部分，基本与 ESP32-S3 外围类似，但是拥有了更多的 GPIO 可用，还是非常 Nice 的！主板上也预留了外部晶振电路，这里暂且没看懂啥设计，后续再进一步研究吧。

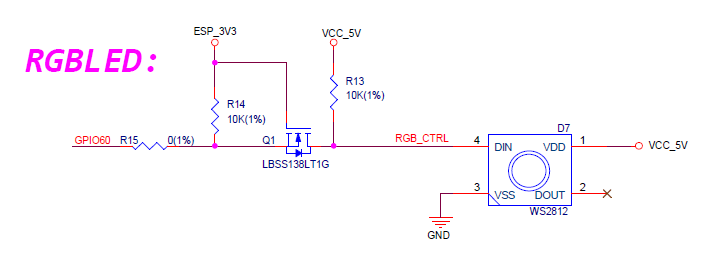

板载了一颗 WS2812B RGB LED，还贴心的使用了一个电平转换电路将控制信号转成 5 V 电平。

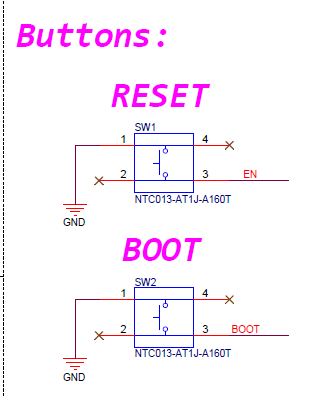

两个经典按键，开发板必备，不过多赘述了。

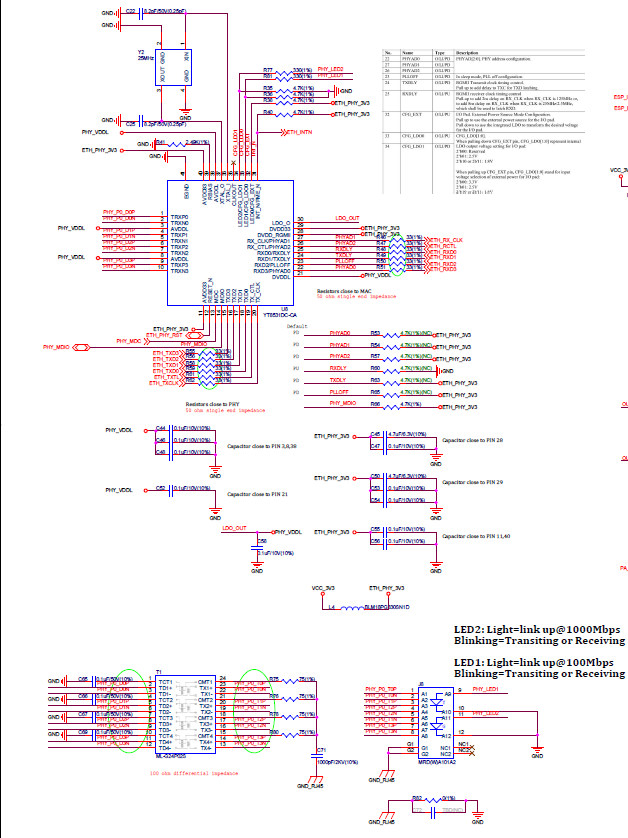

以太网部分我也不是很熟悉，就不过多解读了，待后续项目直接实操设计一遍在做相关研究学习吧。

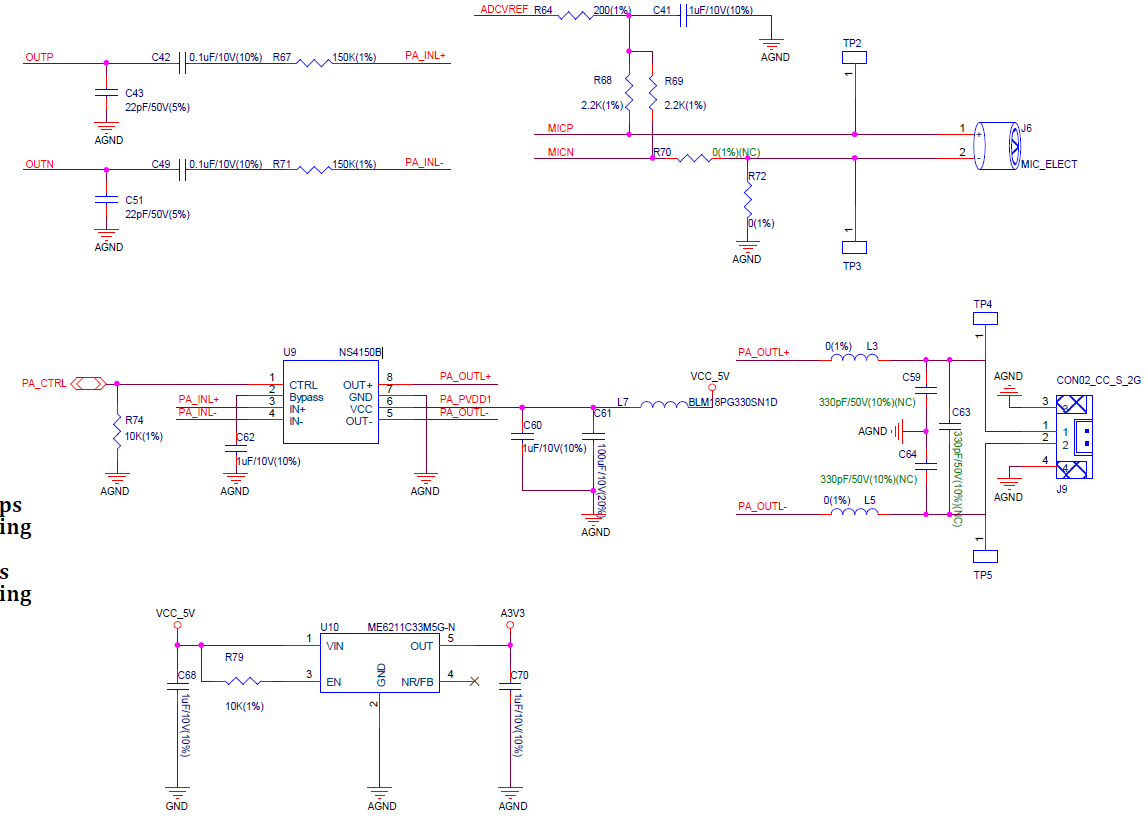

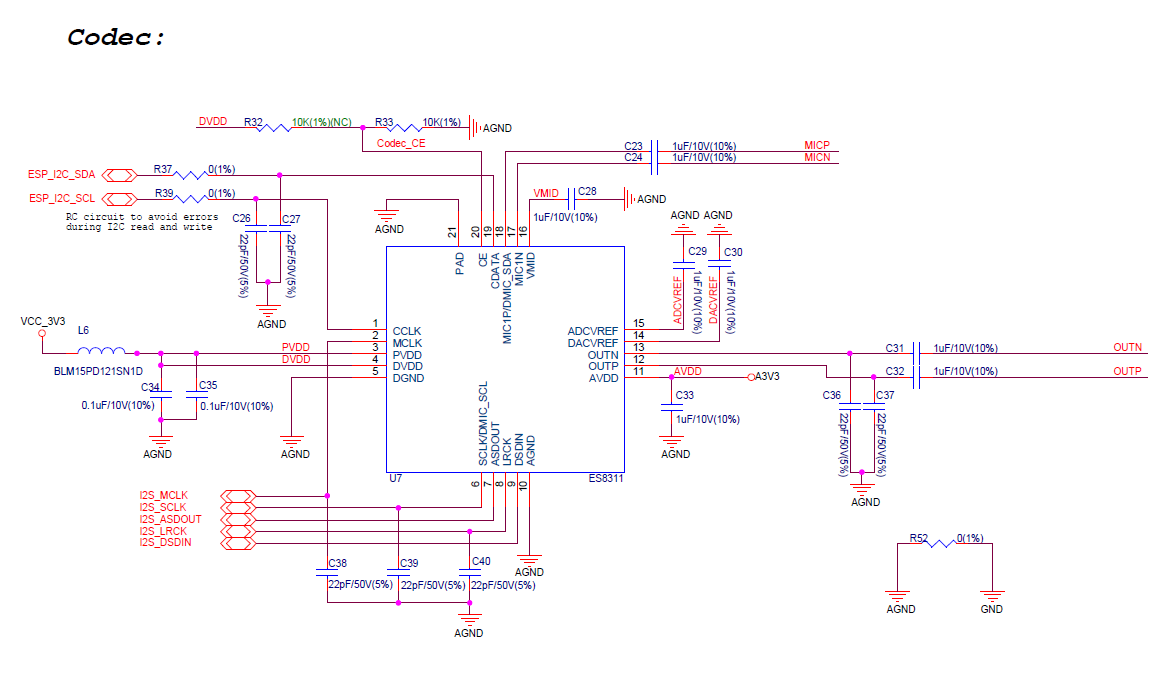

音频部分使用了 ES8311 方案，单路 MIC 输入，配合 NS4150B 功放芯片输出单声道音频。为了防止音频受电源噪声干扰，使用了一颗单独的 LDO 进行供电。
结语
以上便是 ESP32-S31 核心板相关的设计拆解，对于一些常规电路还是值得借鉴学习的。
希望早一点可以用上这款芯片，我已经迫不及待将它用在新项目上了！
